Анкеры крепят кронштейны навесного вентилируемого фасада к стене и передают на строительное основание нагрузки от всей наружной системы. Ошибка в одном таком соединении может остаться незаметной после монтажа утеплителя и облицовки, но повлиять на надежность участка фасада.
Поэтому анкер для НВФ не выбирают только по диаметру, длине или максимальной нагрузке в каталоге. Сначала устанавливают материал и состояние стены, определяют действующие нагрузки и схему подсистемы, затем подбирают крепеж по проекту и при необходимости подтверждают его работу натурными испытаниями на объекте.
Почему анкер нельзя рассматривать отдельно от фасадной системы
Навесной фасад состоит из взаимосвязанных элементов: основания, анкерных креплений, кронштейнов, направляющих, теплоизоляции, противопожарных элементов и облицовки. Анкер находится в начале этой силовой цепочки.
Через крепление на стену передаются:
- собственная масса каркаса и облицовки;
- ветровое давление и отсос;
- усилия от эксцентриситета кронштейна;
- локальные воздействия в угловых, парапетных и проемных зонах;
- температурные и монтажные воздействия, предусмотренные расчетной схемой.
Нагрузки на разных участках одного здания неодинаковы. Углы и верхние этажи могут сильнее воспринимать ветровой отсос, тяжелая облицовка увеличивает постоянную нагрузку, а большой вылет кронштейна меняет усилия в узле. Поэтому фраза «этот анкер держит столько-то килограммов» без описания основания, схемы испытания и расчетных условий почти ничего не говорит о пригодности крепежа для конкретного фасада.
На какие документы опирается выбор крепления
Основной профильный документ для НВФ - СП 522.1325800.2023 «Системы фасадные навесные вентилируемые». Он устанавливает требования к проектированию, основанию, монтажу, контролю и приемке фасадной системы. В 2026 году вступило в действие Изменение № 1 к СП 522.1325800.2023, не изменившее принцип выбора и проверки анкерных креплений.
Для отдельных задач также применяются:
- ГОСТ Р 71447-2024 «Крепления анкерные. Метод натурного испытания» - устанавливает метод испытания анкеров на объекте статической нагрузкой на вырыв из железобетона или каменной кладки;
- ГОСТ Р 58883-2020 - содержит общие правила расчета подконструкций навесных фасадных систем и их соединений;
- СП 513.1325800.2022 - применяется при проектировании механических, клеевых и комбинированных анкеров в бетонных и железобетонных конструкциях в пределах его области применения;
- техническая документация изготовителя крепежа и системодержателя НВФ;
- рабочая документация и ППР конкретного объекта.
Нормативный документ не заменяет проект. Именно рабочая документация должна определять типоразмер крепления, точки установки, количество анкеров, допустимые расстояния и порядок контроля.
Шаг 1. Определить фактическое основание
Первый вопрос при выборе анкера - не марка крепежа, а материал, структура и состояние стены. На одном объекте проектное описание и фактическое основание могут различаться, особенно при реконструкции.
На практике встречаются:
| Основание | Что важно установить до выбора анкера |
|---|---|
| Монолитный железобетон | Класс и состояние бетона, толщина конструкции, трещины, защитный слой, расположение арматуры, края и отверстия |
| Сборный железобетон | Зоны ребер и пустот, швы между элементами, фактическая толщина наружного слоя |
| Полнотелый кирпич | Прочность и состояние кирпича, качество кладки, положение швов и расстояние до края |
| Пустотелый кирпич или блок | Геометрия пустот, толщина стенок, допустимый режим бурения и специальный тип крепления |
| Ячеистый или другой легкий бетон | Плотность, класс прочности, состояние материала и подтвержденная несущая способность крепежа |
| Существующая стена при реконструкции | Результаты обследования, разрушения, увлажнение, ремонтные участки и неоднородность кладки |
Название материала само по себе недостаточно. Например, «кирпичная стена» может состоять из полнотелого кирпича, пустотелых камней, неоднородной старой кладки или наружного слоя, который нельзя считать надежным основанием без обследования.
СП 522 вводит ограничения для слабых оснований. В новом строительстве нельзя безусловно крепить каркас к легкому бетону класса ниже B2,5 и к ненесущей кладке из легкого бетона плотностью ниже 1200 кг/м³. Для кладки из легкого бетона плотностью ниже D600 несущую способность крепежа необходимо подтверждать расчетной нагрузкой. При реконструкции наружные стены обследуют до проектирования НВФ.
Если фактическое основание отличается от проекта, монтажная бригада не должна самостоятельно менять анкер или переносить точки крепления. Такое отклонение передают проектировщику для технического решения.
Шаг 2. Определить расчетную схему узла
После проверки основания проектировщик рассматривает не отдельный анкер, а узел «основание - крепление - кронштейн». На выбор влияют:
- материал и несущая способность стены;
- расчетные усилия в креплении;
- тип, размер и вылет кронштейна;
- масса и формат облицовки;
- шаг кронштейнов и направляющих;
- высота, геометрия и ветровой район здания;
- расстояние до края конструкции и между анкерами;
- требуемая коррозионная стойкость и срок службы;
- температурный, влажностный и пожарный режим эксплуатации.
Для крепления кронштейнов могут применяться фасадные анкеры с распорной гильзой и металлическим распорным элементом, механические стальные анкеры и специальные решения для отдельных оснований. Клеевой анкер также не является универсальной заменой: его применение должно быть предусмотрено расчетом, проектом и технической документацией, а основание и условия монтажа должны соответствовать выбранной системе.
Количество анкеров тоже не назначают «по привычке». Для опорных кронштейнов, крепящихся к перекрытиям, и ряда опорных кронштейнов из алюминиевых сплавов или стали СП 522 предусматривает не менее двух анкеров. Один анкер допускается только в предусмотренном системой узле с защемлением пятки специальной шайбой. В остальных случаях количество определяется расчетом и конструкцией кронштейна.
Шаг 3. Подобрать тип и размер анкера
При подборе проверяют сразу несколько параметров:
- Область применения. Крепеж должен быть предназначен для фактического материала основания.
- Диаметр. Он связан с расчетной несущей способностью, отверстием в кронштейне и технологией установки.
- Эффективная глубина анкеровки. Это рабочая глубина закрепления в несущем материале, а не полная длина анкера.
- Полная длина. Она учитывает толщину пятки кронштейна, терморазрывную прокладку, возможный выравнивающий слой и необходимую глубину закрепления.
- Краевые и межосевые расстояния. Близость края, шва или соседнего анкера может изменить характер разрушения основания.
- Материал распорного элемента. Учитывают коррозионную стойкость, среду эксплуатации и требуемый срок службы.
- Способ установки. Инструмент, момент затяжки и режим бурения должны быть доступны и воспроизводимы на объекте.
Универсальной глубины анкеровки для всех стен не существует. Значение назначают по расчету и технической документации конкретного крепежа. Нельзя переносить глубину из решения для бетона на пустотелую кладку или газобетон.
Важно отличать глубину анкеровки от глубины отверстия. Отверстие обычно выполняют глубже рабочей зоны на величину, указанную изготовителем, чтобы оставалось место для буровой пыли и полного погружения анкера. Но произвольно увеличивать диаметр или глубину тоже нельзя: параметры отверстия являются частью технологии крепления.

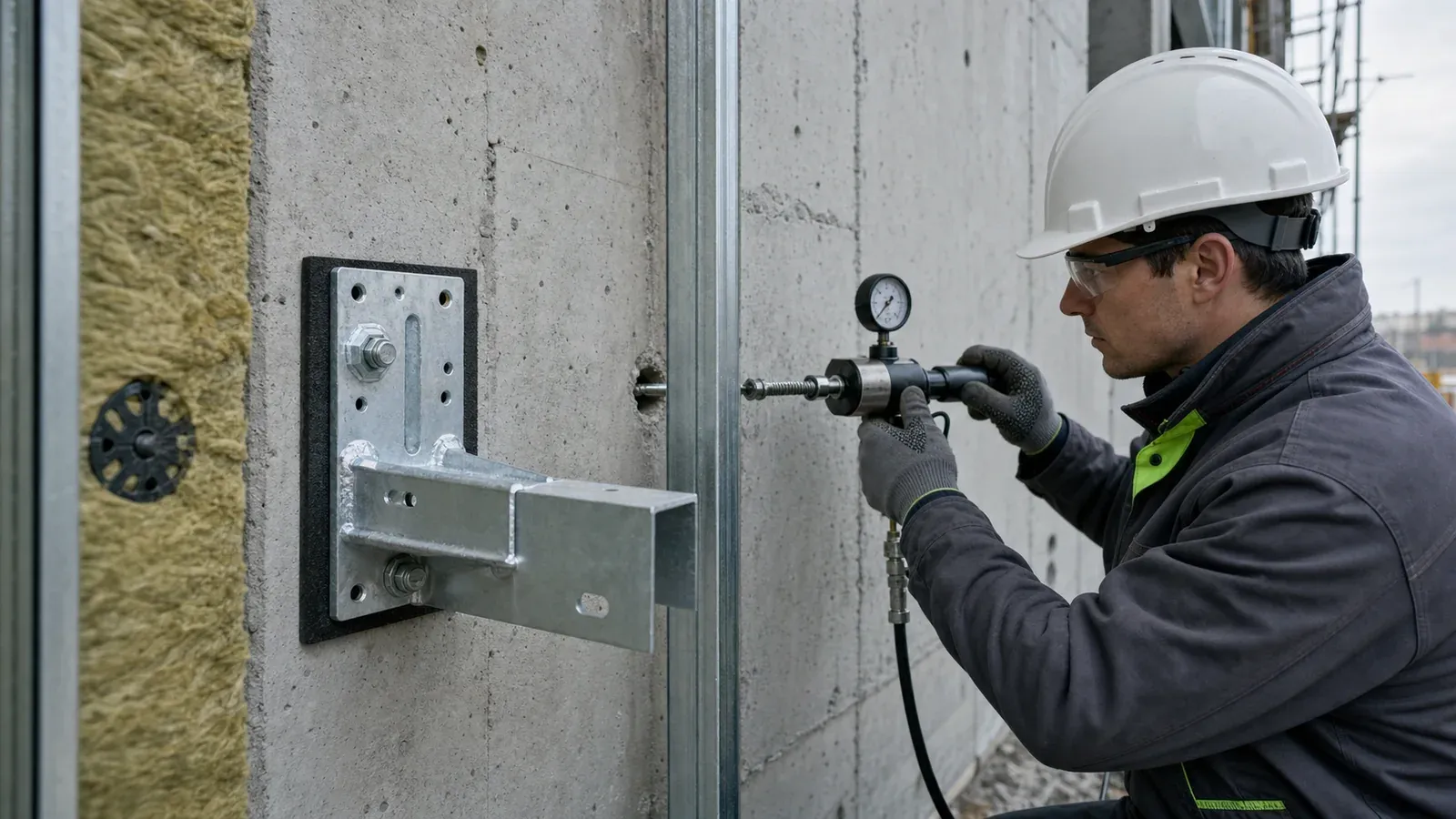

Шаг 4. Провести натурные испытания на вырыв
Паспортные характеристики крепежа получают в заданных условиях. Реальная стена может отличаться по прочности, плотности, структуре, влажности и качеству кладки. Поэтому до массового монтажа в предусмотренных проектом и СП 522 случаях проводят натурные испытания анкеров.
Испытания нужны, чтобы проверить работу выбранного крепления именно:
- в фактическом материале стены;
- в характерных зонах здания;
- при принятой глубине и технологии установки;
- с учетом неоднородности основания.
ГОСТ Р 71447-2024 распространяется на испытания анкерных креплений в железобетоне и каменной кладке непосредственно на строительном объекте. К анкеру прикладывают контролируемую статическую нагрузку на вырыв и фиксируют результат по установленной методике.
Испытательные точки следует располагать так, чтобы они представляли реальные условия объекта. Проверка нескольких анкеров только в удобном прочном участке не характеризует старую неоднородную кладку, разные типы стеновых заполнений или отремонтированные зоны.
Результат оформляют протоколом. В нем должны быть идентифицируемы как минимум объект и участок испытаний, основание, тип и размер анкера, глубина установки, примененное оборудование, нагрузки и полученный результат.
Максимальное усилие, показанное прибором, нельзя автоматически считать допустимой рабочей нагрузкой. Результаты должен интерпретировать проектировщик с учетом характера испытания, расчетной схемы и коэффициентов надежности. Только после подтверждения решения можно переходить к массовому монтажу.
Шаг 5. Правильно выполнить отверстие
Даже правильно выбранный анкер не будет работать расчетным образом, если отверстие выполнено с нарушениями.
СП 522 разделяет режимы бурения:
- для полнотелого бетона, полнотелых блоков и полнотелого кирпича применяют ударно-вращательное бурение, если это допускает документация крепежа;
- для пустотелого кирпича, пустотелых блоков и ячеистого бетона отверстие выполняют без ударного воздействия.
Удар в пустотелом или слабом материале способен разрушить стенки и расширить отверстие. В результате распорная часть анкера оказывается в ослабленной зоне и не обеспечивает ожидаемую работу.
При бурении контролируют:
- соответствие диаметра бура технической документации;
- состояние и фактический диаметр инструмента;
- перпендикулярность отверстия плоскости стены;
- заданную глубину;
- расстояние до края, шва и соседних креплений;
- отсутствие попадания в недопустимую пустоту или разрушенный участок;
- очистку отверстия от пыли предусмотренным способом.
Слишком большое отверстие приводит к проворачиванию или недостаточному распору. Слишком маленькое может помешать установке и вызвать повреждение анкера либо растрескивание основания. Забивать крепеж, не рассчитанный на такой монтаж, нельзя.
Шаг 6. Установить кронштейн и проконтролировать крепление
Точки крепления размечают по рабочей документации и геодезической разбивке фасада. Отклонение точки установки анкера от проектного положения по приложению Л СП 522 не должно превышать ±10 мм, если проект не предъявляет более строгих требований.
Последовательность монтажа обычно включает:
- проверку точки относительно проекта, края стены, шва и скрытых коммуникаций;
- бурение в требуемом режиме;
- очистку отверстия;
- установку предусмотренной терморазрывной или разделительной прокладки;
- монтаж кронштейна и анкера;
- затяжку или распор крепления по документации изготовителя;
- визуальный и инструментальный контроль;
- фиксацию результата до закрытия утеплителем.
После установки не допускаются зазор между головкой распорного элемента и бортиком дюбеля или шайбой, проворачивание, перекос, неполная посадка и повреждение крепежа. СП 522 предусматривает контроль качества вкручивания не менее 10% креплений на каждые 100 м² основания.
Кронштейны и их крепление относятся к скрытым работам. Их проверяют и фиксируют до монтажа закрывающих слоев. Если акты освидетельствования скрытых работ не оформлены, переходить к следующим работам нельзя. Общая последовательность разобрана в статье «Этапы монтажа вентилируемого фасада».
Распространенные ошибки при выборе и установке анкеров
Один тип анкера для всего объекта
На здании могут одновременно встречаться монолитные участки, кирпичное заполнение, сборные элементы и ремонтные зоны. Решение, подтвержденное для одного основания, нельзя автоматически переносить на другое.
Выбор только по каталожной нагрузке
Каталожное значение относится к определенному основанию и условиям испытания. Оно не учитывает конкретный кронштейн, ветровую зону, край стены и фактическое качество кладки.
Массовый монтаж до испытаний
Если испытания предусмотрены проектом, начинать установку тысяч кронштейнов до получения протокола рискованно. Отрицательный результат потребует пересмотра решения и демонтажа уже выполненного участка.
Ударное бурение пустотелого блока
Удар разрушает внутренние стенки и формирует отверстие непредсказуемой геометрии. Внешне анкер может быть установлен, но его несущая способность окажется ниже ожидаемой.
Крепление в кладочный шов
Растворный шов обычно имеет другие свойства, чем камень или кирпич. Установка в шов допустима только тогда, когда это прямо предусмотрено проектом и подтверждено для выбранного крепежа.
Отверстие не очищено
Пыль мешает правильной установке распорного крепежа и особенно критична для клеевых составов. Способ очистки должен соответствовать технической документации.
Повторное использование неудачного отверстия
Если анкер проворачивается, установлен с перекосом или отверстие пересверлено, нельзя просто заменить его более длинным или толстым крепежом. Новое решение по точке должен определить ответственный специалист с учетом минимальных расстояний.
Несогласованная замена крепежа
Одинаковый диаметр не означает одинаковую работу. Изменение материала гильзы, распорного элемента, длины или производителя без проверки документации может изменить несущую способность и долговечность узла.
Чрезмерная или недостаточная затяжка
Недостаточная затяжка не формирует требуемый распор, а чрезмерная может повредить крепеж или слабое основание. Если изготовитель нормирует момент, используют подходящий инструмент и соблюдают установленное значение.
Закрытие креплений без контроля
После утепления и облицовки проверить каждую точку без разборки невозможно. Поэтому контроль, фотофиксацию и исполнительную документацию ведут по ходу монтажа, а не восстанавливают в конце объекта.
Чек-лист перед массовым монтажом кронштейнов
Перед началом участка полезно проверить:
- фактический материал и состояние основания соответствуют рабочей документации;
- при реконструкции есть результаты обследования стены;
- определены расчетные нагрузки и схема крепления кронштейнов;
- тип, диаметр, длина и материал анкера указаны в проекте;
- подтверждены глубина анкеровки, диаметр и способ очистки отверстия;
- установлены допустимые краевые и межосевые расстояния;
- выбран правильный режим бурения для каждого основания;
- выполнены предусмотренные натурные испытания;
- оформлен протокол, а результат принят проектировщиком;
- крепеж и кронштейны прошли входной контроль;
- рабочие обеспечены исправным инструментом и обучены технологии установки;
- определены объем операционного контроля и порядок оформления скрытых работ.
Если хотя бы один из ключевых пунктов не закрыт, безопаснее остановить массовый монтаж и устранить неопределенность до того, как крепления окажутся скрыты следующими слоями.
Частые вопросы
Кто выбирает анкер для вентилируемого фасада?
Тип и параметры анкера определяются проектной организацией в составе расчета и рабочей документации НВФ. Производитель крепежа предоставляет технические характеристики, испытательная организация подтверждает работу на объекте, а монтажная организация обязана соблюдать принятое решение.
Обязательно ли испытывать анкеры на вырыв?
Натурные испытания проводят до массового монтажа в случаях, предусмотренных проектом и требованиями СП 522. Для реконструкции, неоднородной кладки, легких и слабых оснований такое подтверждение особенно важно.
Можно ли использовать один анкер для бетона и кирпича?
Только если техническая документация допускает оба основания, а проект и необходимые испытания подтверждают выбранное решение. Одинаковая длина крепежа не означает одинаковую несущую способность в разных материалах.
Какой должна быть глубина анкеровки?
Универсального значения нет. Глубина зависит от типа анкера, основания, расчетной нагрузки и краевых расстояний. Ее указывают в рабочей документации с учетом технических данных крепежа.
Можно ли ставить анкер в шов кирпичной кладки?
Самостоятельно переносить точку в растворный шов нельзя. Если проект допускает такое крепление, оно должно быть обосновано для конкретной кладки и выбранного анкера.
Химический анкер надежнее механического?
Не существует типа, который всегда лучше. Клеевые и механические анкеры имеют разные области применения, требования к основанию, подготовке отверстия, температуре и контролю. Выбор выполняют по расчету, а не по общему представлению о прочности.
Можно ли заменить анкер на аналог непосредственно на объекте?
Замену согласовывают с проектной организацией и проверяют по техническим характеристикам. При необходимости проводят дополнительные испытания. Устного согласования бригады или поставщика недостаточно.
Главное
Надежное крепление подсистемы НВФ начинается не с закупки анкеров, а с обследования основания и расчетного решения. Правильная последовательность выглядит так:
- определить фактическое основание;
- рассчитать узел и нагрузки;
- выбрать тип и параметры крепежа;
- выполнить предусмотренные натурные испытания;
- утвердить решение по результатам;
- соблюдать технологию бурения и установки;
- проконтролировать и оформить скрытые работы.
Анкер, подобранный по проекту и проверенный в реальной стене, связывает фасадную систему со зданием. Анкер, выбранный «по опыту» без учета основания, превращает скрытый узел в скрытый риск.
